GPS маяк АвтоФон DX-Маяк (8.1)

Улучшенный аналог АвтоФон SE маяк с 2-мя сим картами.

НАЗНАЧЕНИЕ

Устройство «АвтоФон DX Маяк» предназначено для определения точного местоположения охраняемого объекта по спутниковым системам ГЛОНАСС/GPS, а также определения приблизительного местоположения по данным базовых станций сотовых сетей. Передача координат охраняемого объекта и зафиксированных событий, осуществляется посредством 2G GSM сетей, по протоколу GPRS на сервер мониторинга и/или посредством SMS сообщений на выбранные номера телефонов. Устройство оснащено датчиком ускорений для контроля движения и ударов, а также модулем Bluetooth BLE для проверки наличия смартфона владельца рядом с устройством и пеленгации точного местоположения устройства на местности, разъёмом Micro USB для конфигурирования с компьютера. «АвтоФон DX Маяк» может применяться в следующих целях:

• Защита от угона и обнаружение угнанного автомобиля.
• Мониторинг передвижений ценных грузов и поиск их в случае пропажи.
• Мониторинг личного, служебного и специального автотранспорта.
• Определение местоположения похищенных мотоциклов, квадроциклов, скутеров, велосипедов и другой движимой техники.
• Контроль нуждающихся в опеке детей, пожилых и больных людей.
• Контроль местонахождения домашних животных и КРС.


ПРИНЦИП РАБОТЫ УСТРОЙСТВА

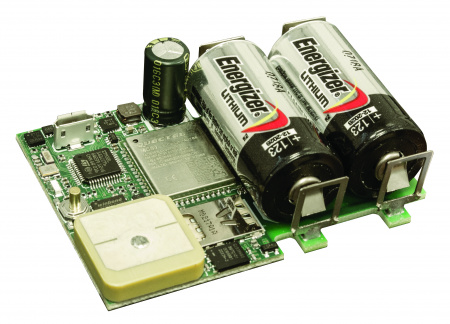

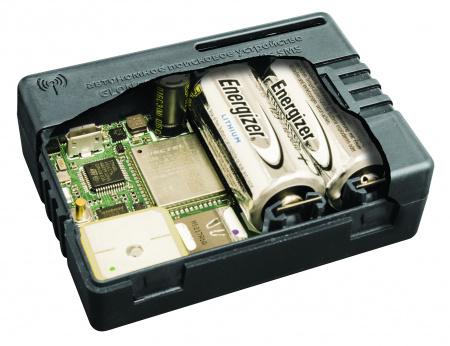

Устройство «АвтоФон DX Маяк» состоит из модулей GSM/ GPRS - модема, ГЛОНАСС/GPS – приёмника, программируемого микропроцессора и батарейного источника автономного питания. Устройство имеет держатель SIM-карты формата nanosim для установки основной SIM-карты GSM оператора связи и встроенный резервный SIM-чип альтернативного GSM оператора связи. При невозможности связаться с сервером мониторинга через основную SIM-карту, Маяк сделает это через абонентский номер резервного SIM-чипа. Автономность и миниатюрные размеры «АвтоФон DX Маяк» позволяют владельцу установить его в труднодоступном для обнаружения месте. Поскольку обычно большую часть времени устройство находится в спящем режиме, определить его наличие сканерами эфира и детекторами GSM-сигнала крайне сложно. Если злоумышленниками будет применена система глушения или подавления GSM - частот, то длительная автономная работа «АвтоФон DX Маяк» позволит дождаться отключения средств подавления и выйти на связь с владельцем. Режим работы «АвтоФон DX Маяк» задается командами владельца посредством отправки их из Личного Кабинета на сервере мониторинга через GPRS протокол или отправкой их на мобильный номер устройства через SMS сообщения. «АвтоФон DX Маяк» определяет свои координаты по спутникам навигационных систем ГЛОНАСС/GPS и может передавать их на запрограммированный владельцем номер сотового телефона в виде SMS-сообщений или в составе информационных пакетов посредством GPRS-протокола на выбранный сервер мониторинга (по умолчанию Маяк настроен на сервер АвтоФон КСА). В поступающих от устройства сообщениях, помимо координат, скорости, направления движения, передаются все его настройки и текущее состояние. В качестве служебной информации в сообщения включены данные о дате и времени определения координат, ресурсе батареи, температуре внутри устройства, установленных режимах работы, количестве найденных навигационных спутников, уровне сигнала GSM сети, количестве отправленных SMS-сообщений и т. д. «АвтоФон DX Маяк» может определить приблизительное местоположение охраняемого объекта даже в отсутствии сигнала со спутников, например в гараже, на подземной стоянке, в контейнере, или когда сигнал GPS намеренно заглушен радиотехническими средствами. В этом случае местоположение будет определено по базовым станциям GSM сети (LBS локация), но их точность гораздо ниже, чем у спутниковых координат. «АвтоФон DX Маяк» может работать в двух основных режимах. Непрерывный онлайн и интервальный спящий. В непрерывном онлайн режиме устройство постоянно находится на связи и готово в любой момент принять команду от владельца. Режим онлайн требует большого расхода энергии батарей, поэтому максимальное время работы от комплекта батарей в этом режиме до 5 дней. Если при этом постоянно определяются точные ГЛОНАСС/GPS координаты (режим трекинга), то время автономной работы сокращается до 1-х суток. В интервальном спящем режиме практически все модули устройства находятся в выключенном состоянии, поэтому устройство принимает и выполняет команды только в кратковременные моменты выхода на связь, который наступает по времени, запрограммированном в его основном и дополнительном будильниках. Благодаря микропотреблению в спящем режиме устройство может автономно проработать от встроенных батарей до 3 лет , если будет выходить на связь 1 раз в сутки. «АвтоФон DX Маяк» может при каждом выходе на связь определять либо точные ГЛОНАСС/GPS координаты, либо приблизительные LBS GSM по базовым станциям оператора сотовой связи. По умолчанию основной будильник настроен определять только приблизительные LBS координаты, т. к. это позволяет увеличить ресурс автономной работы примерно в 2 раза. Владелец может изменить вид определяемых координат из Личного Кабинета сервера мониторинга. Точные ГЛОНАСС/GPS координаты по умолчанию определяются по дополнительному будильнику каждые 14 дней. В устройстве имеется микро кнопка SOS, при помощи неё возможно оперативно включать/выключать Маяк. Для выключения маяка нажмите быстро последовательно кнопку 9 раз, светодиод маяка начнет еле заметно мерцать красным каждые 5 секунд, для включения маяка нужно нажать 5 раз на кнопку SOS и светодиод маяка начнет еле заметно мерцать зеленым каждые 5 секунд даже во время спящего режима. «АвтоФон DX Маяк» оснащен цифровым акселерометром, который может регистрировать движения и удары по охраняемому объекту. Это позволяет настроить уведомления о событиях начала движения после стоянки, начале стоянки, длительного движения более 8 часов, длительного простоя более 14 суток, о значительной аварии. Так же можно настроить уведомления о выходе температуры из настроенных значений, пересечении границы настроенной круговой геозоны. В устройстве используется Bluetooth BLE модуль, благодаря которому стали возможны две уникальные функции. Первая из них позволяет использовать смартфон владельца как метку присутствия, и передавать тревогу о начале движения охраняемого объекта, только когда рядом нет смартфона владельца. Для этого необходимо предварительно «спарить» смартфон владельца с маяком, используя специальную команду в Личном Кабинете на сервере. Второй уникальной функцией является BLE пеленгация точного местоположения маяка любым смартфоном, при помощи бесплатного приложения АвтоФон BLE. Приложение в наглядном виде показывает график изменения силы радиосигнала от маяка, которая зависит от расстояния до него, таким образом значительно упрощается задача установления точного местоположения маяка на местности, когда точные спутниковые координаты недоступны, или когда необходимо понять, где именно находится маяк в охраняемом объекте, если визуально этого не получается сделать. Встроенная энергонезависимая память «чёрный ящик» позволяет сохранить не меньше 15000 неотправленных GPRS пакетов, когда нет связи с сервером мониторинга и отправить их как только связь с ним восстановится. Счетчик потраченной энергии в мАч позволяет точно оценить остаток емкости заряда встроенных батарей. Доступна возможность настроить через ЛК сервера дублирование всех сообщений на заданный Е-маil, а также выбранные типы уведомлений на заданный номер телефона посредством SMS сообщений. В случае работы устройства на территории РФ, в режиме по умолчанию, без изменения настроек, без активации настроек, вызывающих отправку SMS сообщений, и без учащения выходов на связь - пополнения балансов комплектной сим-карты и встроенного резервного SIM-чипа не потребуется на протяжении 1 года с момента первого включения устройства*. *Операторы используемых комплектных SIM-карт могут в одностороннем порядке изменить параметры тарифа, что приведет к изменению сроков работы без пополнения баланса SIM-карт. Вы можете установить в устройство свои SIM-карты по вашему выбору. Внимание! В устройстве применяются специальные литиевые батареи повышенной ёмкости и морозоустройчивости стандартного типа, размера CR123A, 2 штуки. Использование обычных батарей не рекомендуется. Для замены рекомендуется использовать батареи стандарта CR123 известных марок (Energizer, Panasonic, Durasell и т.п. )

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

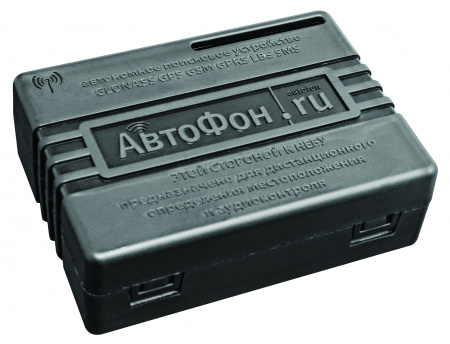

• Размеры 70х50х22 мм, вес 78 грамм (с батареями).
• Уровень защиты корпуса от внешних воздействий IP54 (не герметичный корпус, для внутренних размещений), опционально возможна комплектация корпусом с IP67.
• Источник питания: не перезаряжаемые литиевые CR123A 3 Вольт 2 шт. батареи. Суммарное напряжение 6 Вольт, ёмкость 1500 мАч. Запас энергии 9 Втч.
• Ток потребления от батарей в режиме «сон», не более 20 мкА.
• Ток потребления от батарей в режиме передачи данных по GPRS не более 500 мА.
• Частота связи GSM 2G 800/900/1800/1900 МГц.
• Максимальная излучаемая мощность в режиме передачи GPRS/SMS, не более 2 Вт.
• Определение координат по навигационным спутникам ГЛОНАСС /GPS с поддержкой режима A-GPS.
• Определение приблизительных координат по технологии Мульти LBS GSM.
• Встроенный Bluetooth BLE 4.0 модуль. Одновременное создание до 10 пар со смартфонами. Радиус BLE пеленгации – до 30 метров от устройства.
• Количество выходов на связь с определением точных ГЛОНАСС/GPS координат на одном комплекте батарей – не менее 800 раз.
• Количество выходов на связь с определением только приблизительных LBS GSM координат на одном встроенного заряде аккумулятора – не менее 1500 раз.
• Продолжительность работы в спящем режиме до 4 лет в установленном по умолчанию режиме.
• Работа в режиме ГЛОНАСС/GPS онлайн мониторинга до 48 часов.
• Работа в непрерывном активном режиме до 10 суток (в режиме онлайн ожидания).
• Настраиваемый интервал активаций в спящем режиме от 10 мин. до 30 суток.
• Кнопка SOS для передачи тревожного сообщения, оперативного включения/выключения устройства.
• Встроенная энергонезависимая память для неотправленных пакетов «черный ящик» - не менее 15000 пакетов.
• Возможность расширенной настройки, сохранения настроенных конфигураций, диагностики, обновления прошивки через подключение к компьютеру под управлением MS Windows по USB, используя бесплатную программу AutoFon Loader.
• Рабочая температура: от -40 °С до +85°С . При эксплуатации при минусовых температурах ресурс автономной работы сокращается, возможны пропуски при выходах на связь.
• Держатель основной SIM-карты формата nanosim.
• Встроенный резервный SIM-чип GSM оператора сотовой связи с предоплаченным балансом (включен международный роуминг).
